Alat diagnosis kode error pemulihan iTunes/iOS: penyebab & solusi (pemetaan papan)

Masukkan kode error / kata kunci (mis. 4013 · 4014 · 9 · 53 · 3194 · -1)

Saat error pemulihan, jangan menekan Coba Lagi berkali-kali (bisa masuk DFU). Sembilan dari sepuluh error selesai dengan urutan tetap: kabel MFi asli + port USB 2.0 belakang (tanpa hub) → perbaiki driver → matikan firewall/antivirus → keluar dari mode pemulihan dan pulihkan lagi → ganti PC → perbaikan. Di antaranya 4013/4014 umumnya komunikasi perangkat keras, 53 modul Face/Touch ID, dan 3194/3004 masalah penandatanganan saat downgrade.

Ilustrasi alat diagnosis kode error pemulihan iTunes — Diagnosis kode error pemulihan iTunes / iOS (daftar periksa umum + penyebab L2 di tingkat papan)

Langkah 1: daftar periksa umum (sembilan dari sepuluh error mulai di sini)

Apa pun kodenya, ikuti dulu urutan ini; banyak orang bergulat berjam-jam padahal kabel asli baru dan port USB yang tepat sudah cukup. Lihat juga panduan lengkap kode error dan panduan pemulihan.

Gbr. 1: urutan umum penyelesaian error pemulihan (dari kabel hingga perbaikan, mengeliminasi bertahap)

Langkah 2: penyebab L2 di tingkat papan (di mana macet → komponen)

Bila pemeriksaan perangkat lunak tak membantu dan macet di persentase tetap, kode justru menunjuk zona papan yang berbeda. Tabel berikut adalah pemetaan perbaikan (sintesis sumber publik, bukan pengukuran langsung, hanya sebagai panduan).

Gbr. 2: pemetaan perbaikan kode error ke zona papan (sintesis sumber publik·bukan langsung)

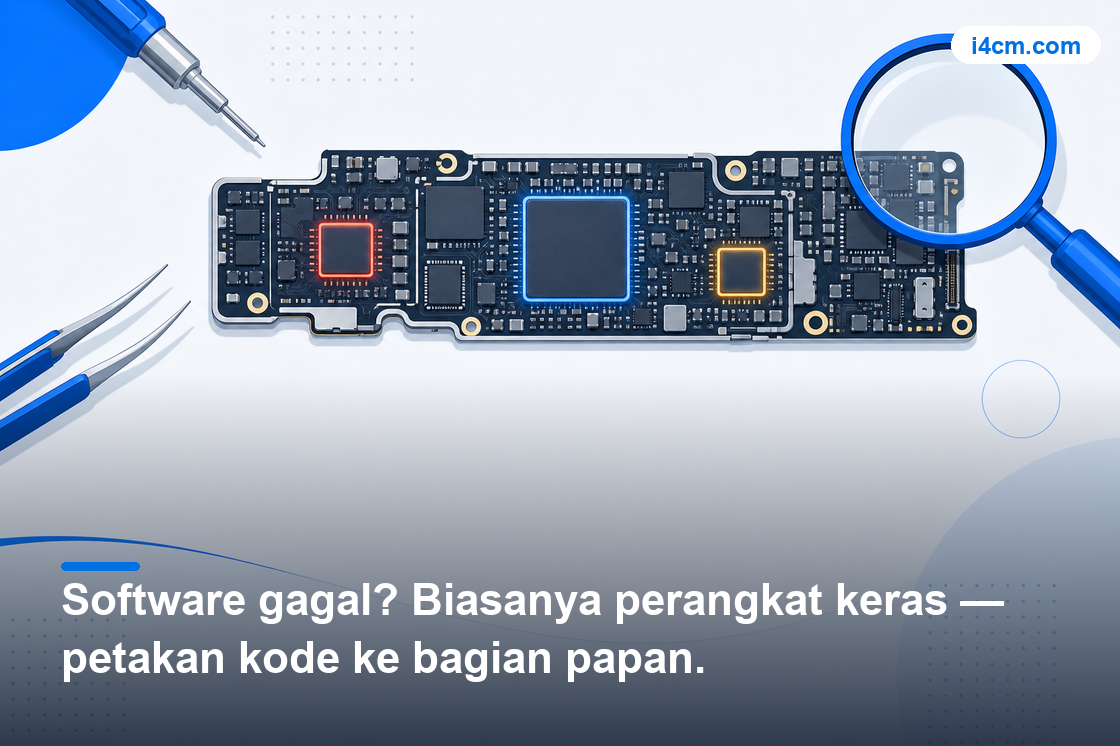

Skema zona papan logika iPhone berdasarkan kode error — Sudah coba semua perangkat lunak tapi tetap gagal? Sering kali perangkat keras — temukan zona papan lewat kode

Tabel kode error lengkap (arti · penanganan umum · penyebab L2 di tingkat papan)

Kode	Arti umum	Penanganan umum (L1)	Penyebab L2 di tingkat papan
9	Penyimpanan tak terbaca / daya	Ganti PC, periksa daya penyimpanan, ulangi	9 setelah menunggu lama: sering penyimpanan tak terbaca, solder dingin, daya hilang, atau gangguan komunikasi dengan CPU
11	Ruang disk sistem kurang	Kosongkan ruang di C: lalu pulihkan	Lapisan perangkat lunak, bukan perangkat keras
14	Daya kurang / anomali USB	Kabel asli, port USB belakang, ulangi	Umumnya kabel / port / kontak daya; jarang daya penyimpanan
4005	Komunikasi perangkat keras terputus	Kabel MFi + USB 2.0 belakang, antivirus, driver, ganti PC	CPU dan sirkuitnya
4013	Komunikasi perangkat keras (paling sering)	Seperti di atas; pada persentase tetap, cek perangkat keras dulu	Sekitar 60% sering penyimpanan; setelah 80% baseband / daya; jalur RAM-CPU-penyimpanan
4014	Komunikasi perangkat keras terputus	Seperti 4013	SDRAM sementara dan sirkuitnya; atau NAND tak terdeteksi, pad terlepas / korsleting daya
53	Modul Touch ID / Face ID atau fleksibel	Pulihkan via hotspot; bila modul rusak, perbaikan	Modul Face / Touch ID atau fleksibelnya (perangkat keras)
3004	Server menolak / verifikasi ditutup	Konfirmasi tanda tangan, periksa hosts / proxy, klien terbaru	Jaringan / layanan tanda tangan, bukan perangkat keras
3194	Apple tak lagi menandatangani firmware (downgrade)	Versi lama tak bisa; pilih yang ditandatangani	Kebijakan tanda tangan, bukan perangkat keras
26	Verifikasi baru ditutup	Segarkan status tanda tangan dan konfirmasi	Kebijakan tanda tangan, bukan perangkat keras
1	CPU baseband tak terdeteksi	Umumnya perangkat keras; setelah dicek, perbaikan	Periksa daya baseband dan solder dingin CPU baseband
3	Terkait baseband	Umumnya perangkat keras, perbaikan	Baseband, EEPROM, dan sirkuitnya
-1	Gangguan komunikasi baseband	Umumnya perangkat keras; setelah dicek, perbaikan	Jalur daya baseband hilang / korsleting ke ground / solder CPU buruk
-50	Waktu tunggu server habis	Periksa jaringan / proxy, klien terbaru, di luar jam sibuk	Lapisan jaringan, bukan perangkat keras

Data pemulihan / perbaikan iTunes (estimasi 2026)

Estimasi 2026 dari materi publik industri perbaikan dan lab pemulihan data (bukan angka pabrikan atau pengukuran langsung, hanya indikatif).

Porsi perangkat lunak/keras pada 4013/9/4014	Via perangkat lunak ≈20–30% < perangkat keras (NAND/CPU dll.) ≈70–80%
Penyebab utama 4014	Umumnya NAND tak terdeteksi, pad terlepas / korsleting pada PP3V0_NAND (jarang chip mati)
Di mana macet → zona	Sekitar 60% sering penyimpanan · setelah 80% baseband / daya
Kisaran biaya papan / pemulihan	Perbaikan papan 300–800 € · chip-off / pemulihan 800–1500 € (estimasi)
Tingkat keberhasilan perbaikan papan (est.)	Sekitar 65–75% (tergantung zona rusak dan model)

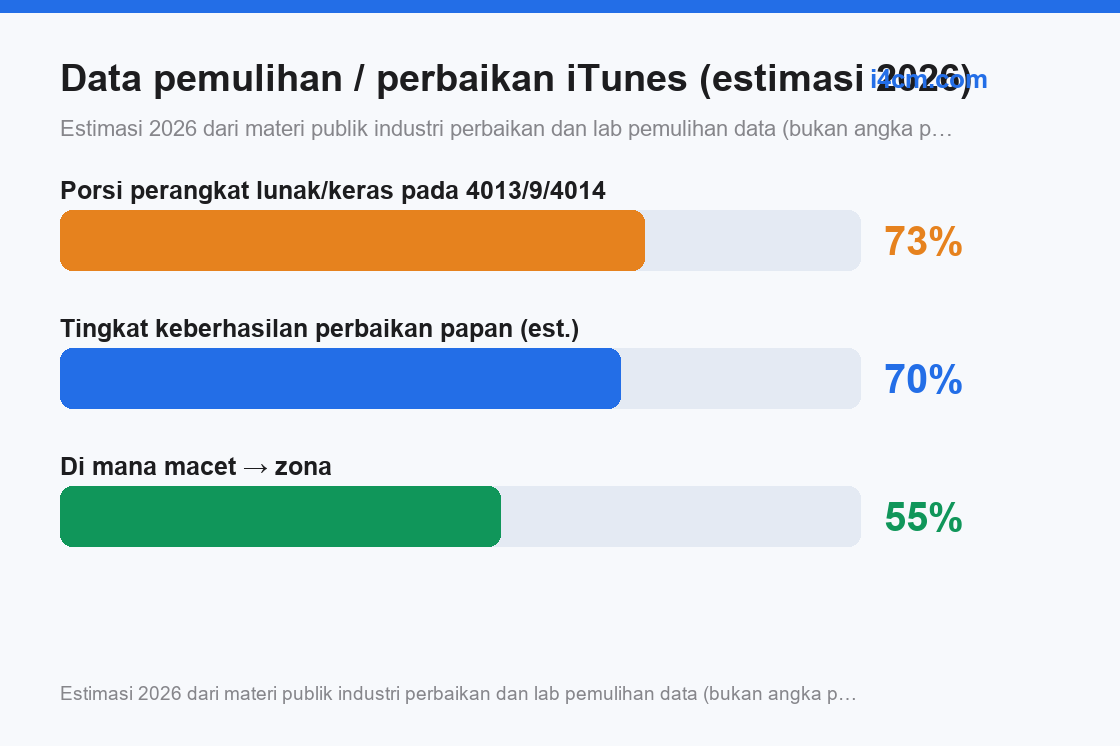

Porsi perangkat lunak/keras kode error dan tingkat keberhasilan perbaikan papan, estimasi 2026 — Gbr. 5: porsi perangkat lunak/keras penyebab dan tingkat keberhasilan perbaikan papan (estimasi 2026·bukan angka pabrikan)

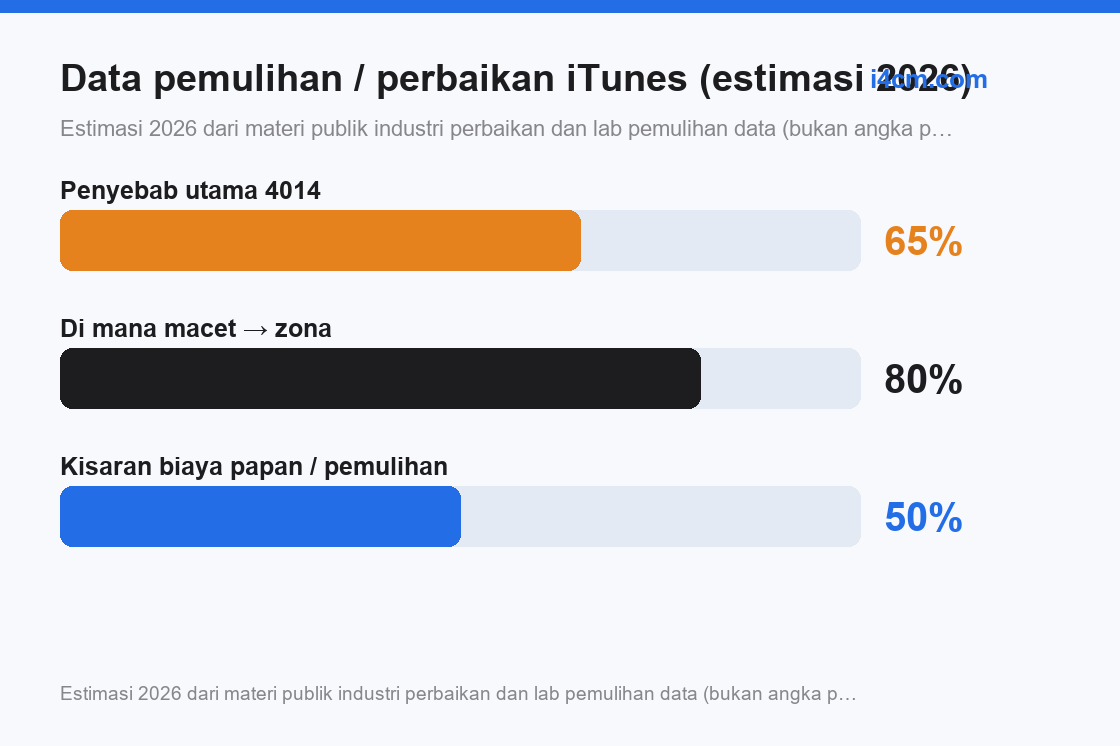

Distribusi penyebab di tingkat perbaikan menurut titik macetnya progres — Gbr. 6: distribusi penyebab di tingkat perbaikan — zona papan menurut titik macet (estimasi 2026)

Penilaian cepat menurut situasi nyata

4013 selalu macet sekitar 60%: sering penyimpanan; jika tetap macet meski ganti kabel/port, uji / perbaiki penyimpanan.
4013/4014 macet setelah 80%: sering baseband / daya, jadi perangkat keras.
Error 9 hanya setelah menunggu lama: sering penyimpanan tak terbaca (solder / daya); jangan memaksa lewat perangkat lunak.
Error 53 tepat setelah ganti layar / fleksibel sidik jari: pulihkan via hotspot, jika tidak, masalah modul / fleksibel.
3194 saat downgrade: versi tujuan tak lagi ditandatangani, pilih versi lain yang ditandatangani.
-50 / 3004 alih-alih kode perangkat keras: sering jaringan / proxy / waktu habis; ulangi di luar jam sibuk dengan klien terbaru.
Perangkat baru dibuka memberi 4014: periksa apakah refurbished / NAND diutak-atik, lanjutkan dengan hati-hati.
Selalu gagal di Win11 dan jalan di Win10: kompatibilitas sistem; ganti mesin atau sistem.

Dua aturan emas: 1) sebelum memulihkan, matikan « Cari iPhone Saya » (jika tidak, terkunci aktivasi) dan utamakan « dengan menyimpan data » alih-alih hapus semua; 2) saat error jangan tarik kabel, jangan tekan Coba Lagi berkali-kali; gunakan dulu « Keluar mode pemulihan » agar perangkat menyala normal. Tentang tanda tangan dan downgrade, lihat panduan pemulihan.

Unduh asisten →

Pertanyaan umum

Bagaimana mendiagnosis error 4013/4014?

Komunikasi perangkat keras terputus. Kabel MFi asli + USB 2.0 belakang (tanpa hub), firewall/antivirus mati, driver diperbaiki, ganti PC; sekitar 60% sering penyimpanan, setelah 80% baseband, dan jika berulang gagal, perbaikan.

Di mana 4005 / 4014 / 9 pada papan?

4005 umumnya CPU dan sirkuit; 4014 SDRAM atau NAND tak terdeteksi; 9 setelah menunggu lama umumnya penyimpanan tak terbaca / solder / daya. Perangkat keras, perlu perbaikan.

Apakah error 53 bisa diperbaiki?

Umumnya modul Face / Touch ID atau fleksibelnya. Pulihkan dulu via hotspot; jika modul rusak, perbaikan perangkat keras.

Apa arti 3194 / 3004?

Khas saat downgrade: 3194 = Apple tak lagi menandatangani firmware; 3004 = server menolak / verifikasi ditutup. Pilih versi yang masih ditandatangani.

Apa itu error 1 / -1?

1 = CPU baseband tak terdeteksi; -1 = gangguan komunikasi baseband (daya / korsleting / solder). Umumnya perangkat keras; setelah dicek, perbaikan.

Bagaimana dengan error 11 / 14?

11 = ruang disk sistem kurang, kosongkan dan ulangi; 14 = daya / anomali USB, gunakan kabel asli dan port USB belakang.

Bagaimana jika gagal di tengah pemulihan?

Jangan tarik kabel, jangan tekan berkali-kali. Gunakan dulu « Keluar mode pemulihan », lalu urutan umum sebelum mencoba lagi.

Mengapa tertulis bisa dipulihkan tapi gagal?

« Bisa dipulihkan » hanya berarti firmware ditandatangani; keberhasilan juga bergantung pada kabel / USB / driver / perangkat keras dan kompatibilitas sistem — ikuti urutan umum.

Bagaimana masuk mode DFU / pemulihan?

Kabel asli ke PC, buka asisten; sesuai model kombinasinya (Volume + → Volume - → tahan tombol samping hingga layar hitam) dan pilih « dengan menyimpan data ». Jangan tarik kabel.

Bagaimana membedakan perangkat lunak dan keras?

Di awal (3004/3194/-50) umumnya jaringan / tanda tangan, bisa via perangkat lunak; pada persentase tetap (4013/4014) umumnya perangkat keras; 9 setelah menunggu lama umumnya penyimpanan. Jika macet di persentase tetap dan ganti kabel/PC tak membantu, praktis perangkat keras.

Dasar pemulihan dan tanda tangan SHSH / downgrade di panduan pemulihan; versi bergambar kode di panduan error lengkap; selalu cadangkan dulu, lihat panduan cadangan dan pemulihan data. Versi resmi ada di unduhan.
