Tik bij een herstelfout niet driftig op Opnieuw (kan in DFU belanden). Negen van de tien fouten los je op met een vaste volgorde: originele MFi-kabel + achterste USB 2.0-poort (geen hubs) → stuurprogramma's repareren → firewall/antivirus uit → herstelmodus verlaten en opnieuw herstellen → andere pc → reparatie. Daarvan zijn 4013/4014 vooral hardwarecommunicatie, 53 de Face/Touch ID-module, 3194/3004 ondertekeningsproblemen bij downgrade.

Illustratie van de iTunes-herstelfoutcode-diagnosetool — iTunes / iOS herstelfoutcode-diagnose (algemene checklist + L2-oorzaken op printplaatniveau)

Stap 1: de algemene checklist (negen van de tien fouten beginnen hier)

Welke code ook, werk eerst deze volgorde af; velen worstelen uren terwijl een nieuwe originele kabel en de juiste USB-poort het hadden opgelost. Zie ook de volledige foutcode-gids en de herstelgids.

Afb. 1: algemene volgorde bij herstelfouten (van kabel tot reparatie, stap voor stap uitsluiten)

Stap 2: L2-oorzaken op printplaatniveau (waar het vastloopt → onderdeel)

Als de softwarecontrole niets oplevert en het op een vast percentage blijft hangen, wijst de code naar verschillende printplaatzones. De tabel hieronder is een reparatie-mapping (synthese van openbare bronnen, geen eigen meting, alleen ter oriëntatie).

Afb. 2: reparatie-mapping van foutcodes naar printplaatzones (synthese van openbare bronnen·niet uit eerste hand)

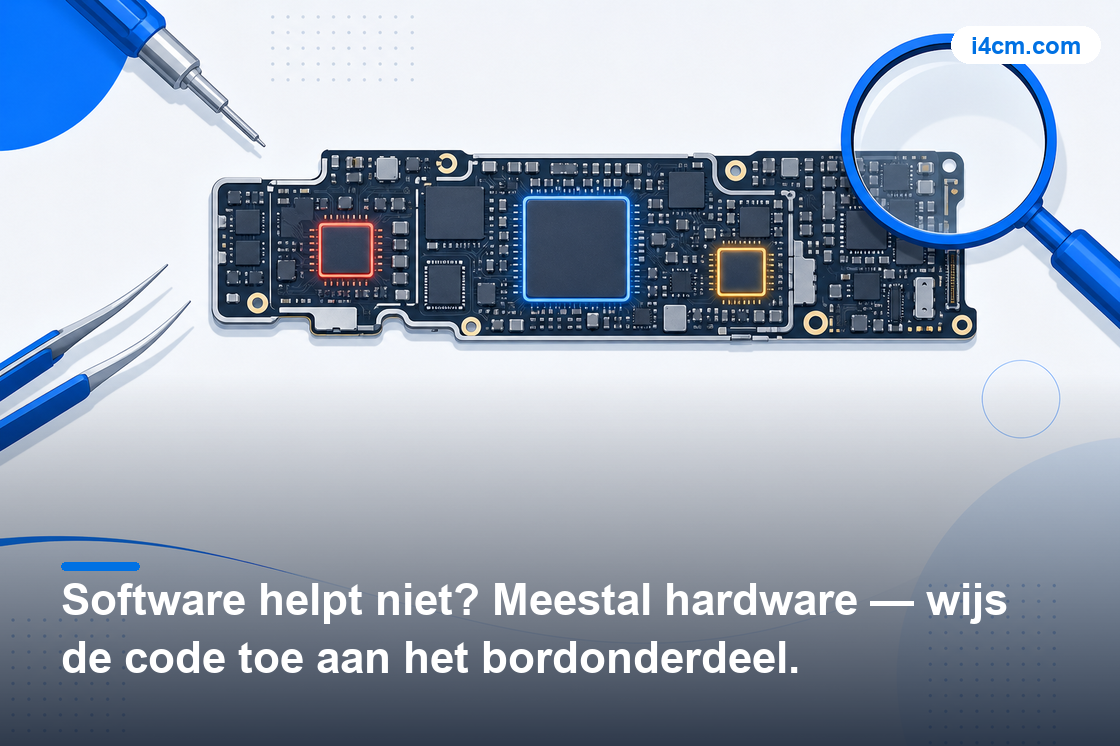

Schema van de iPhone-printplaatzones op basis van de foutcode — Alles via software geprobeerd en het blijft mislukken? Vaak hardware — lokaliseer de printplaatzone via de code

Volledige foutcodetabel (betekenis · algemene aanpak · L2-oorzaak op printplaatniveau)

Code	Gangbare betekenis	Algemene aanpak (L1)	L2-oorzaak op printplaatniveau
9	Opslag niet gelezen / voeding	Andere pc, voeding van de opslag controleren, opnieuw proberen	9 na lang wachten: vaak opslag niet gelezen, koude soldeer, ontbrekende voeding of communicatiefout met de CPU
11	Te weinig ruimte op de systeemschijf	Ruimte vrijmaken op C: en herstellen	Softwarelaag, geen hardware
14	Onvoldoende voeding / USB-anomalie	Originele kabel, achterste USB-poort, opnieuw proberen	Vooral kabel / poort / voedingscontact; zelden voeding van de opslag
4005	Hardwarecommunicatie onderbroken	MFi-kabel + achterste USB 2.0, antivirus, stuurprogramma's, andere pc	CPU en zijn circuit
4013	Hardwarecommunicatie (het vaakst)	Zoals hierboven; bij vast percentage eerst de hardware bekijken	Rond 60% vaak de opslag; na 80% baseband / voeding; via RAM-CPU-opslag
4014	Hardwarecommunicatie onderbroken	Zoals 4013	Tijdelijke SDRAM en zijn circuit; of NAND niet gedetecteerd, pad los / voedingskortsluiting
53	Touch ID / Face ID-module of flex	Herstellen via hotspot; bij defecte module reparatie	Face / Touch ID-module of zijn flex (hardware)
3004	Server weigert / verificatie gesloten	Ondertekening bevestigen, hosts / proxy controleren, recente client	Netwerk / ondertekeningsdienst, geen hardware
3194	Apple ondertekent de firmware niet meer (downgrade)	De oude versie kan niet; kies een ondertekende	Ondertekeningsbeleid, geen hardware
26	Verificatie net gesloten	Ondertekeningsstatus vernieuwen en bevestigen	Ondertekeningsbeleid, geen hardware
1	Baseband-CPU niet gedetecteerd	Vooral hardware; na controle reparatie	Baseband-voeding en koude soldeer van de baseband-CPU controleren
3	Baseband-gerelateerd	Vooral hardware, reparatie	Baseband, EEPROM en hun circuit
-1	Baseband-communicatiefout	Vooral hardware; na controle reparatie	Ontbrekende baseband-voedingsrail / kortsluiting naar massa / slechte CPU-soldeer
-50	Time-out van de server	Netwerk / proxy controleren, recente client, buiten piek	Netwerklaag, geen hardware

iTunes herstel- / reparatiedata (schatting 2026)

Schatting 2026 op basis van openbaar materiaal uit de reparatiebranche en dataherstellabs (geen fabrikantcijfers en geen eigen meting, alleen indicatief).

Software/hardware-aandeel bij 4013/9/4014	Via software ≈20–30% < hardware (NAND/CPU enz.) ≈70–80%
Hoofdoorzaak 4014	Vooral NAND niet gedetecteerd, pad los / kortsluiting op PP3V0_NAND (zelden dode chip)
Waar het vastloopt → zone	Rond 60% vaak de opslag · na 80% baseband / voeding
Kostenrange printplaat / herstel	Printplaatreparatie 300–800 € · chip-off / herstel 800–1500 € (schatting)
Slaagkans printplaatreparatie (schatting)	Ongeveer 65–75% (afhankelijk van de beschadigde zone en het model)

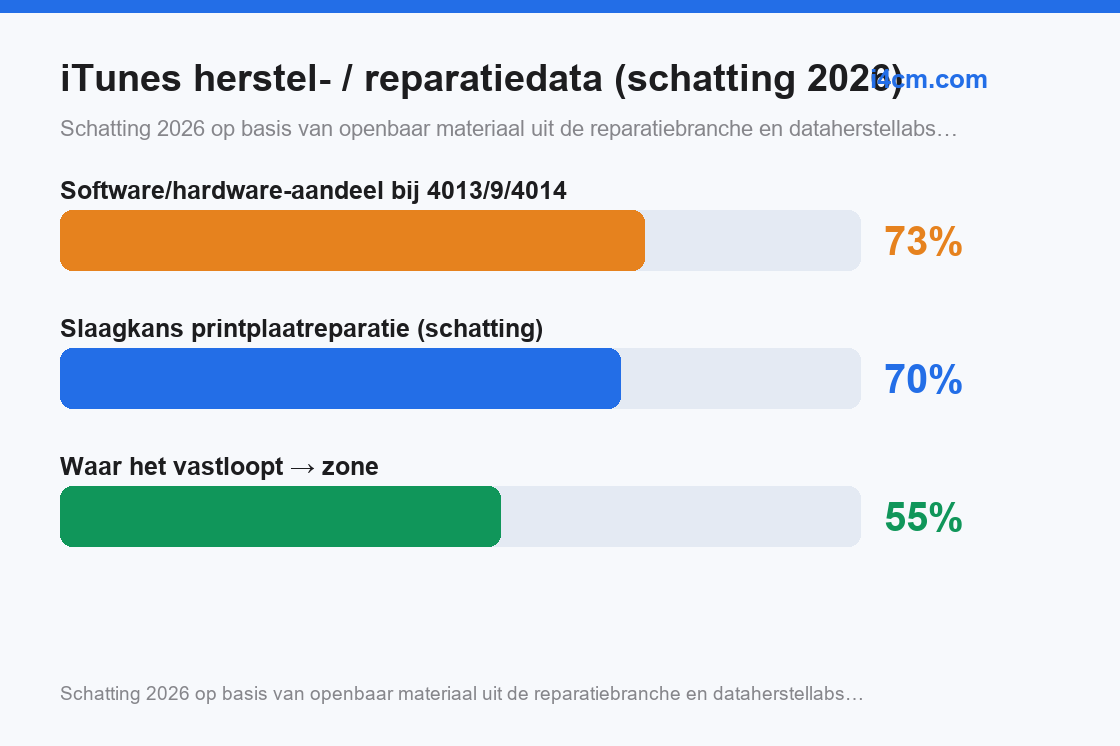

Software/hardware-aandeel van de foutcodes en slaagkans van printplaatreparatie, schatting 2026 — Afb. 5: software/hardware-aandeel van de oorzaken en slaagkans van printplaatreparatie (schatting 2026·geen fabrikantcijfers)

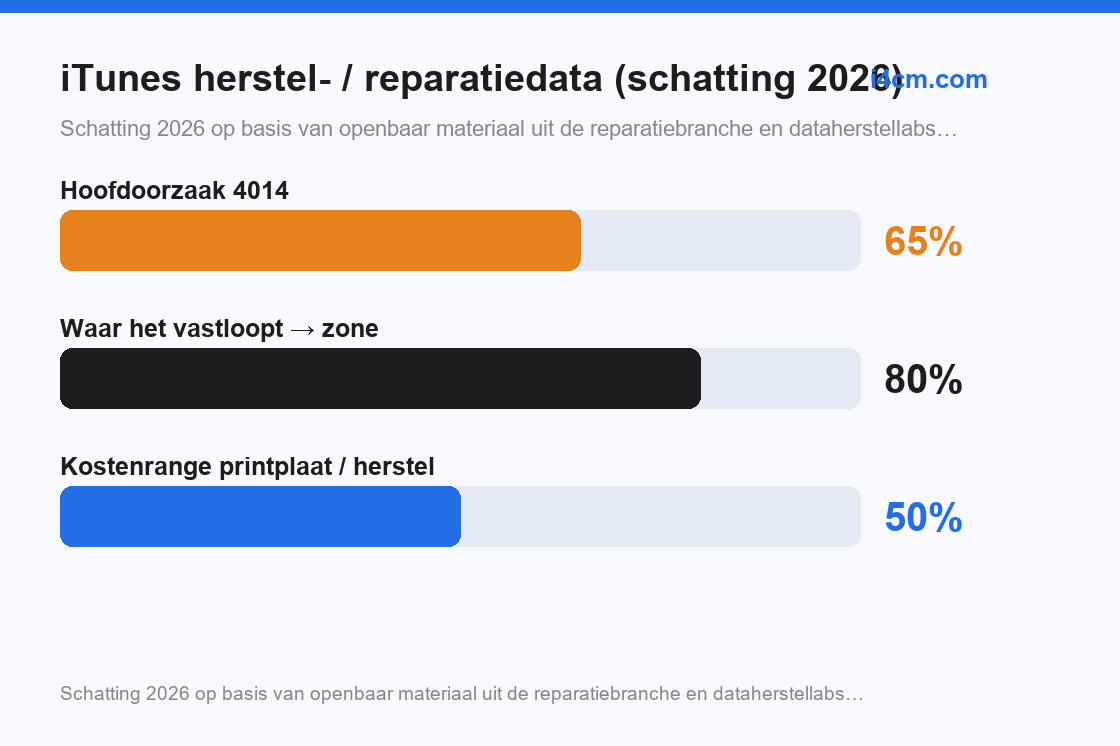

Verdeling van de oorzaken op reparatieniveau naar het vastlooppunt van de voortgang — Afb. 6: verdeling van de oorzaken op reparatieniveau — printplaatzone naar vastlooppunt (schatting 2026)

Snelle inschatting per reële situatie

4013 loopt altijd rond 60% vast: vaak de opslag; blijft het hangen ondanks kabel-/poortwissel, test / repareer de opslag.
4013/4014 loopt na 80% vast: vaak baseband / voeding, dus hardware.
Fout 9 pas na lang wachten: vaak opslag niet gelezen (soldeer / voeding); blijf niet via software proberen.
Fout 53 vlak na vervanging van scherm / vingerafdruk-flex: herstellen via hotspot, anders module- / flexprobleem.
3194 bij downgrade: de doelversie wordt niet meer ondertekend, kies een andere ondertekende.
-50 / 3004 in plaats van een hardwarecode: vaak netwerk / proxy / time-out; buiten piek opnieuw met recente client.
Net uitgepakt apparaat dat 4014 geeft: controleer of het refurbished is / de NAND is bewerkt, ga voorzichtig te werk.
Mislukt steeds op Win11 en werkt op Win10: systeemcompatibiliteit; andere machine of ander systeem.

Twee ijzeren regels: 1) schakel vóór het herstellen « Zoek mijn iPhone » uit (anders activeringsslot) en kies bij voorkeur « met behoud van data » in plaats van alles wissen; 2) bij een fout niet aan de kabel trekken, niet driftig op Opnieuw tikken; gebruik eerst « Herstelmodus verlaten » zodat het apparaat normaal start. Voor ondertekening en downgrade, zie de herstelgids.

De assistent downloaden →

Veelgestelde vragen

Hoe diagnosticeer ik fout 4013/4014?

Hardwarecommunicatie onderbroken. Originele MFi-kabel + achterste USB 2.0 (geen hubs), firewall/antivirus uit, stuurprogramma's gerepareerd, andere pc; rond 60% vaak de opslag, na 80% het baseband, en bij herhaald falen reparatie.

Waar zitten 4005 / 4014 / 9 op de printplaat?

4005 vooral CPU en circuit; 4014 SDRAM of NAND niet gedetecteerd; de 9 na lang wachten vooral opslag niet gelezen / soldeer / voeding. Hardware, reparatie nodig.

Is fout 53 te repareren?

Vooral de Face / Touch ID-module of zijn flex. Eerst herstellen via hotspot; is de module defect, dan hardwarereparatie.

Wat betekenen 3194 / 3004?

Typisch bij downgrade: 3194 = Apple ondertekent de firmware niet meer; 3004 = server weigert / verificatie gesloten. Kies een nog ondertekende versie.

Wat zijn de fouten 1 / -1?

1 = baseband-CPU niet gedetecteerd; -1 = baseband-communicatiefout (voeding / kortsluiting / soldeer). Vooral hardware; na controle reparatie.

En de fouten 11 / 14?

11 = te weinig ruimte op de systeemschijf, vrijmaken en opnieuw proberen; 14 = voeding / USB-anomalie, gebruik een originele kabel en achterste USB-poort.

Wat als het halverwege het herstellen mislukt?

Niet aan de kabel trekken, niet driftig tikken. Eerst « Herstelmodus verlaten », daarna de algemene volgorde vóór een nieuwe poging.

Waarom zegt het herstelbaar maar mislukt het?

« Herstelbaar » betekent alleen dat de firmware ondertekend is; het succes hangt ook af van kabel / USB / stuurprogramma / hardware en systeemcompatibiliteit — werk de algemene volgorde af.

Hoe kom ik in DFU- / herstelmodus?

Originele kabel aan de pc, de assistent openen; afhankelijk van het model de toetscombinatie (Volume + → Volume - → zijknop ingedrukt houden tot zwart scherm) en « met behoud van data » kiezen. Niet aan de kabel trekken.

Hoe onderscheid ik software van hardware?

Helemaal aan het begin (3004/3194/-50) vooral netwerk / ondertekening, via software op te lossen; bij vast percentage (4013/4014) vooral hardware; de 9 na lang wachten vooral de opslag. Loopt het vast op een vast percentage en helpt kabel-/pc-wissel niet, dan is het praktisch hardware.

De basis van herstellen en SHSH / downgrade-ondertekening in de herstelgids; de geïllustreerde codeversie in de volledige foutgids; maak altijd eerst een back-up, zie de back-upgids en dataherstel. De officiële versie staat op download.
